รายละเอียดสินค้า:
|
| ความสูงของชั้นบรรจุ: | 100มม.,150มม.,200มม | ความหนาของแผ่น: | 0.1 มม. 0.12 มม. 0.15 มม |
|---|---|---|---|
| วัสดุ: | SS304, SS316L | ขนาด: | ตามคำสั่ง |
| รูปทรง: | ปรับแต่ง | พื้นที่เฉพาะ: | ประเภทตัวเลือก |
| แสงสูง: | 2.5y บรรจุโครงสร้าง,ss 316l บรรจุโครงสร้าง,บรรจุหอกลั่นที่มีโครงสร้าง |
||

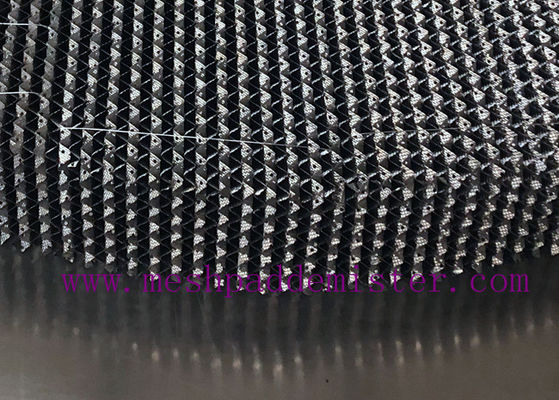

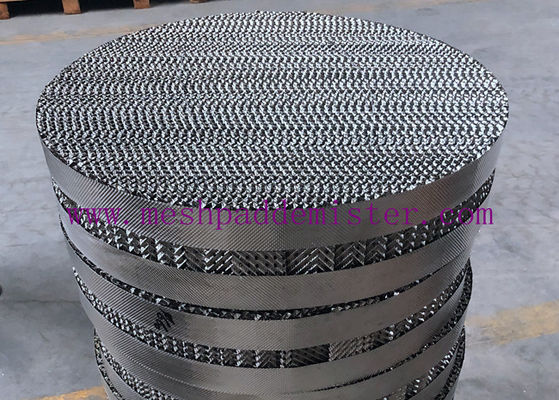

2.5Y โลหะแผ่น corrugated การจัดสร้างบรรจุในหอคอยการกระจายน้ํา
1. การตรวจสอบบรรจุภัณฑ์ที่มีโครงสร้างจากแผ่นโลหะ corrugated
1 ทุกชุดของบรรจุภัณฑ์ที่มีโครงสร้างจะต้องตรวจสอบโดยส่วนตรวจคุณภาพตามสัญญา ก่อนออกจากโรงงาน
2 พื้นผิวของแผ่นบรรจุต้องเรียบ และไม่เป็นสนิม
3 ความสูงสูงสุด, ระยะทางคลื่น, ความชันและมุมฟันของบรรจุต้องตรงกับมาตรฐานที่เกี่ยวข้อง
ความเบี่ยงเบนระหว่างความยาวสะสมของความสูงสูงสุดของทุก 100 ชิ้นและความยาวสะสมของผลิตภัณฑ์จริง 100 ชิ้นคือ: ความเบี่ยงเบนบวกไม่เกิน 1 ชั่วโมงและเบี่ยงเบนลบไม่เกิน 2 ชั่วโมง.
4 กว้าง, ขนาดขนและความเรียบของแผ่นบรรจุต้องตอบสนองความต้องการที่เกี่ยวข้อง
5 สําหรับกว้างหลุม d0, ระยะทางกลางรู t และเมล็ดละเอียดบนแผ่น, จะมีการตรวจสอบทางสายตาเท่านั้น, และรูจะต้องไม่มีการบด, และรูและเมล็ดละเอียดจะต้องกระจายเป็นเท่าเทียมกัน.
ความเบี่ยงเบนที่อนุญาตของความหนาของแผ่นเหล็กต้องสอดคล้องกับข้อกําหนดของ GB / T 4239
2ขนาดโครงสร้างและพารามิเตอร์ลักษณะของสแตนเลส
| รายการ | หน่วย | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| ความสูงของกระบวน h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| ความชันของการคลื่น θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| ระยะทางคลื่น 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| มุมคลื่น β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| ส่วนว่าง ε | δ=0.15 มิลลิเมตร | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12 มม. | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10 มม. | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| กว้างของหลุม perforated d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| อัตราการเปิด σ | % | 8.5-9.5 | 8.5-9.5 | 90.0-10.0 | 90.0-10.0 | |||||
| รังสีการโค้งของวงกลมด้านบนของมุมการคลื่น R | mm | ≤ 20 | ≤ 1.4 | ≤0.9 | ≤0.5 | |||||
หมายเหตุ: อิทธิพลของอัตราการเปิดบนแผ่นไม่ได้คํานวณ
3. การจัดหมวดหมู่ของผนังโลหะ corrugated แพ็คเกอร์โครงสร้าง
หอคอยบรรจุเป็นชนิดของอุปกรณ์การถ่ายทอดมวลของก๊าซ-เหลวที่มีจํานวนมากของบรรจุในหอคอย. คอลัมน์บรรจุถูกใช้ในการผลิตอุตสาหกรรมในกลางศตวรรษที่ 19.ตั้งแต่นั้น, มันได้พัฒนาขึ้นกับเสาแผ่น, สร้างสองชนิดที่แตกต่างกันของอุปกรณ์โอนน้ําหนักก๊าซ-เหลว.
ร่างของหอคอยที่บรรจุเป็นกระบอกแนวตั้งที่มีแผ่นรองรับอยู่ด้านล่าง วัสดุบรรจุถูกวางบนแผ่นรองรับในแบบบูรณาการแผ่นกดบรรจุถูกติดตั้งอยู่บนบรรจุเพื่อจํากัดการเคลื่อนไหวของบรรจุกับลมขึ้น. น้ํายาจะเพิ่มขึ้นจากด้านบนของหอคอย, สปริงบนการบรรจุผ่านตัวกระจายน้ํายา, และไหลลงพื้นผิวการบรรจุก๊าซถูกส่งจากด้านล่างของหอคอยและกระจายโดยอุปกรณ์กระจายก๊าซ (อุปกรณ์กระจายก๊าซโดยทั่วไปไม่ได้ตั้งสําหรับหอคอยขนาดเล็ก), จากนั้นมันจะตรงข้ามกับของเหลวและผ่านอย่างต่อเนื่องผ่านช่องว่างของชั้นการบรรจุ. ก๊าซ-เหลวสองเฟสเป็นสัมผัสใกล้ชิดกับพื้นผิวการบรรจุสําหรับการถ่ายทอดมวลหอคอยที่บรรจุเป็นอุปกรณ์การถ่ายทอดน้ําหนักก๊าซ-เหลวต่อเนื่อง, การประกอบสองเฟสเปลี่ยนแปลงอย่างต่อเนื่องตามความสูงของหอคอย. ภายใต้การทํางานปกติ, ก๊าซเฟสเป็นเฟสต่อเนื่องและเฟสเหลวเป็นเฟสกระจาย.
4การตราสัญลักษณ์, การบรรจุ, การจัดเก็บและการขนส่งของแผ่นโลหะ corrugated
1 รายการบรรจุภัณฑ์สําหรับบรรจุภัณฑ์ที่มีโครงสร้างเสร็จ จํากัดการตรวจสอบสินค้ารวมถึงรายการตรวจสอบ วันตรวจสอบ และร่องรอยของพนักงานตรวจสอบ
2 ผลิตภัณฑ์เสร็จจะบรรจุในกล่องกระดาษกล่องไม้ หรือแผ่นไม้ และตู้บรรจุจะวางในแนวราบ ชื่อและรุ่นของผลิตภัณฑ์ชื่อของผู้ผลิตและคุณภาพของผลิตภัณฑ์จะระบุบนด้านนอกของกล่องบรรจุ, และคําพูดหรือเครื่องหมาย เช่น "ป้องกันความชื้นอย่างเคร่งครัด"
3 มันต้องห้ามอย่างเข้มงวดที่จะกระทบผลิตภัณฑ์และฝนมันโดยตรงระหว่างการขนส่ง
4 ผลิตภัณฑ์ต้องเก็บไว้ในห้องที่มีอากาศและแห้ง และไม่ให้วางไว้ข้างๆ
วัสดุ
SS304, SS316L อื่นๆ ตามสั่ง
ทุกปีเราผลิตและจัดจําหน่ายหลายร้อยเมตรคิวบิกของบรรจุโครงสร้างโลหะในรุ่นที่แตกต่างกัน มีหลายประเภทและวัสดุที่นิยมให้เลือก สั่งซื้อตามสั่งก็ยินดีด้วยเรายินดีที่จะช่วยในสิ่งที่คุณต้องการ!
