รายละเอียดสินค้า:
|
| ความหนาของแผ่น: | 0.1 มม. 0.12 มม. 0.15 มม | ความสูงของชั้นบรรจุ: | 100มม.,150มม.,200มม |
|---|---|---|---|
| รูปทรง: | ปรับแต่ง | วัสดุ: | SS304, SS316L |
| พื้นที่เฉพาะ: | ประเภทตัวเลือก | ขนาด: | ตามคำสั่ง |
| แสงสูง: | บรรจุ 0.15 มม.,บรรจุ 125y,การบำบัดด้วยแก๊สหาง 125y |
||

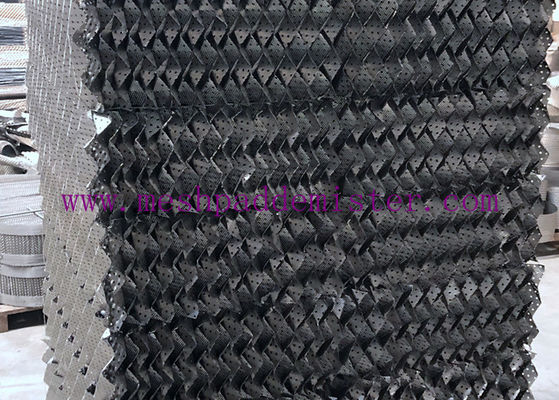

0.15 มิลลิเมตรแผ่นโลหะ 125Y การบรรจุโครงสร้างในการรักษาก๊าซหาง
1การจัดหมวดหมู่ของบรรจุภัณฑ์ที่มีโครงสร้าง
หอคอยบรรจุเป็นชนิดของอุปกรณ์การถ่ายทอดมวลของก๊าซ-เหลวที่มีจํานวนมากของบรรจุในหอคอย. คอลัมน์บรรจุถูกใช้ในการผลิตอุตสาหกรรมในกลางศตวรรษที่ 19.ตั้งแต่นั้น, มันได้พัฒนาขึ้นกับเสาแผ่น, สร้างสองชนิดที่แตกต่างกันของอุปกรณ์โอนน้ําหนักก๊าซ-เหลว.
2. โครงสร้างของหอคอยที่บรรจุโดยใช้การบรรจุโครงสร้าง
ร่างของหอคอยที่บรรจุเป็นกระบอกแนวตั้งที่มีแผ่นรองรับอยู่ด้านล่าง วัสดุบรรจุถูกวางบนแผ่นรองรับในแบบบูรณาการแผ่นกดบรรจุถูกติดตั้งอยู่บนบรรจุเพื่อจํากัดการเคลื่อนไหวของบรรจุกับลมขึ้น. น้ํายาจะเพิ่มขึ้นจากด้านบนของหอคอย, สปริงบนการบรรจุผ่านตัวกระจายน้ํายา, และไหลลงพื้นผิวการบรรจุก๊าซถูกส่งจากด้านล่างของหอคอยและกระจายโดยอุปกรณ์กระจายก๊าซ (อุปกรณ์กระจายก๊าซโดยทั่วไปไม่ได้ตั้งสําหรับหอคอยขนาดเล็ก), จากนั้นมันจะตรงข้ามกับของเหลวและผ่านอย่างต่อเนื่องผ่านช่องว่างของชั้นการบรรจุ. ก๊าซ-เหลวสองเฟสเป็นสัมผัสใกล้ชิดกับพื้นผิวการบรรจุสําหรับการถ่ายทอดมวลหอคอยที่บรรจุเป็นอุปกรณ์การถ่ายทอดน้ําหนักก๊าซ-เหลวต่อเนื่อง, การประกอบสองเฟสเปลี่ยนแปลงอย่างต่อเนื่องตามความสูงของหอคอย. ภายใต้การทํางานปกติ, ก๊าซเฟสเป็นเฟสต่อเนื่องและเฟสเหลวเป็นเฟสกระจาย.
3ขนาดโครงสร้างและพารามิเตอร์ลักษณะของสแตนเลส
| รายการ | หน่วย | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| ความสูงของกระบวน h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| ความชันของการคลื่น θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| ระยะทางคลื่น 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| มุมคลื่น β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| ส่วนว่าง ε | δ=0.15 มิลลิเมตร | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12 มม. | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10 มม. | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| กว้างของหลุม perforated d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| อัตราการเปิด σ | % | 8.5-9.5 | 8.5-9.5 | 90.0-10.0 | 90.0-10.0 | |||||
| รังสีการโค้งของวงกลมด้านบนของมุมการคลื่น R | mm | ≤ 20 | ≤ 1.4 | ≤0.9 | ≤0.5 | |||||
หมายเหตุ: อิทธิพลของอัตราการเปิดบนแผ่นไม่ได้คํานวณ

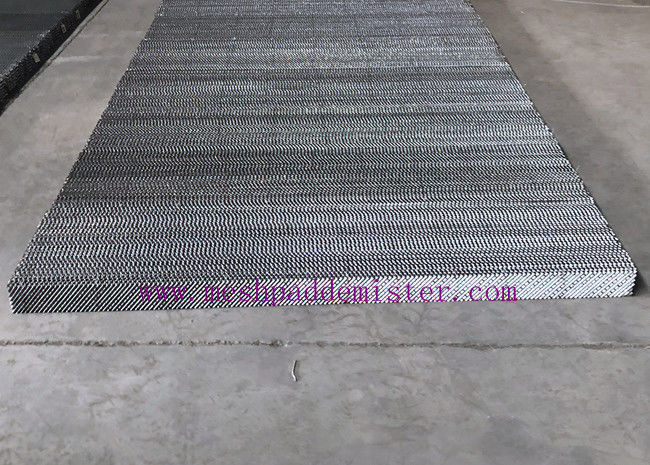

4. โรงงานพัสดุบรรจุ
5. HG/T 21559.2 2005 ราคาบรรจุที่สร้างสรรค์
เลขมาตรฐาน - เลขปี - รูปแบบการบรรจุ - กว้างภายในของหอไฟ Φ (mm)
ตัวอย่างเช่น กว้างภายในของหอพัสดุคือ Φ 600 mm และใช้พัสดุพัสดุแบบหุ้มเหล็กไร้ขัด p250i แบบหุ้มเหล็กไร้ขัด แบบหุ้มเหล็กไร้ขัด
3.2 รายละเอียดและลักษณะ
3.2.1 การบรรจุแผ่นคลื่นในช่องเหล็กไร้ขัด คือแผ่นคลื่นจํานวนหนึ่งที่กดจากแผ่นเหล็กไร้ขัดซึ่งถูกวางอยู่บนลําดับตั้งและประกอบเป็นบรรจุภัณฑ์แบบกระจกตามความต้องการของกว้างบาง. คอร์รูเกชั่นของแผ่นคอร์รูเกชั่นที่อยู่ใกล้เคียงมีทิศทางตรงกันข้าม และคอร์รูเกชั่นของแผ่นบรรจุด้านบนและด้านล่างที่อยู่ใกล้เคียงมี 90 ° ผ่าน
3.2.2 ก่อนการกดแผ่นแผ่นเค็มเค็มมันจําเป็นต้องเจาะรูบนแผ่นก่อนและกดเมล็ดเมล็ด หรือใช้เมล็ดม้วนที่เท่ากับเมล็ดเมล็ด
3.2.3 รายการในตารางมีแปดประเภทของบรรจุแผ่นช่องเหล็กไร้ขัดปริมาตรลักษณะของการเลือกชนิดคือ พื้นที่พื้นผิวเฉพาะของบรรจุและมุมของ corrugation, ซึ่งสามารถเลือกได้ตามความต้องการการออกแบบกระบวนการ
พล็อตคลื่นหลุมเหล็กไร้ขัด
h: ความสูงของกระดูกระดูก (mm)
2B: ระยะทางคลื่น (มม)
β: มุมคลื่น (°)
δ: ความหนาของแผ่น (mm)
S: ความยาวของลวดคลื่น (มม)
R: รังสีการโค้งของวงกลมด้านบนของมุมคลื่น (มม.)
ทุกปีเราผลิตและจัดจําหน่ายหลายร้อยเมตรคิวบิกของบรรจุโครงสร้างโลหะในรุ่นที่แตกต่างกัน มีหลายประเภทและวัสดุที่นิยมให้เลือก สั่งซื้อตามสั่งก็ยินดีด้วยเรายินดีที่จะช่วยในสิ่งที่คุณต้องการ!
โทร: 15112670997
